3. Pre-process(2)

먼저 해석 방법이 설정되어야 트리가 나타남

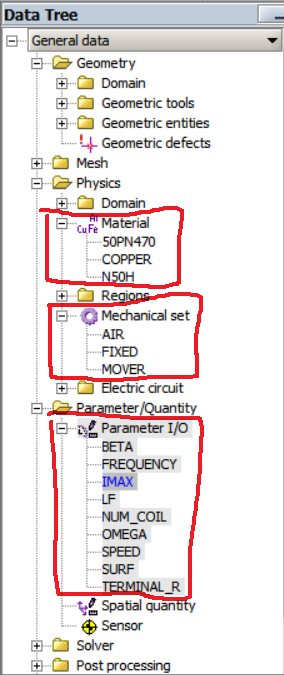

Material, Mechanical set, Parameter I/O 우클릭으로 변수 입력, 상수변수를 먼저 설정

Parameter/Quantity: 다른 필요한 변수들 설정

• Frequency, IMAX, NUM_COIL, OMEGA, SPEED, etc(개인이 설정하기 나름)

  • Frequency Expression: SPEED/(2*POLE_PITCH/1000)

  • IMAX Expression: 코일면적 * Fill factor(0.7로 가정) * 전류 밀도

  • Speed Expression: 상수

  • OMEGA Expresion: Frequency * 2 * Pi()

ex



Physics

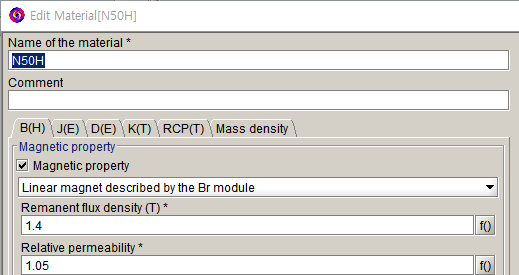

• Material

  • 50PN470(Core), COPPER(Coil), N50H(Magnet)

N50H

Copper

50PN470

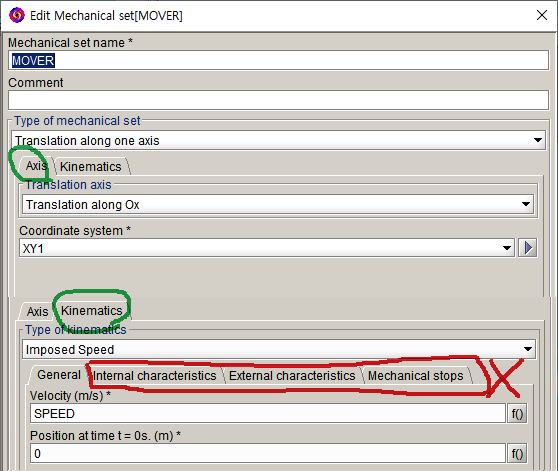

• Mechanical set

  • AIR, FIXED, MOVER

Air

Fixed

Mover
